发布日期:2019-07-10   浏览次数:21076

一、光纤到各弱电井或每幢电话方案(早期弱电工程方式)

   第一种是早期利用光纤点对点到楼层或每幢传输,数字程控电话交换机主机端局具有光纤板,光纤直接插上。中间通过光纤传输(单纤单模),每楼层弱电井或每幢楼弱电井布放1台数字程控电话交换机远端局,容量,16到256线分机不等(视具体情况,每8或16路为递增,如16门,48门,64门,96门,等256门)。

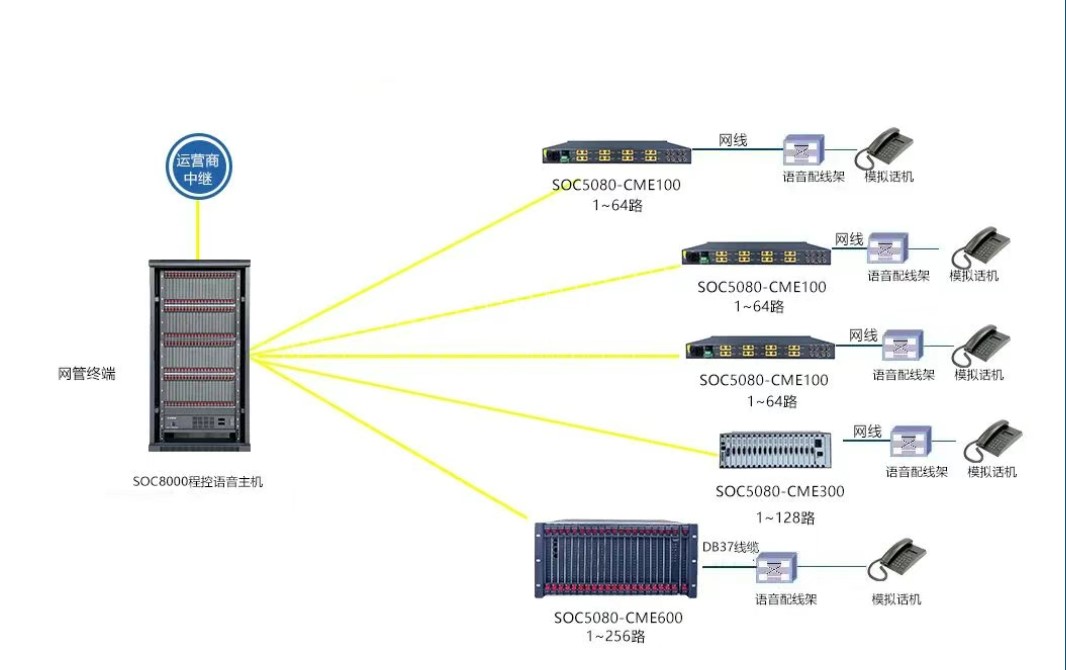

SOC5080光纤电话方案图:


光纤程控交换机局端及远端模块局

SOC8000/9000光纤数字程控电话方案图:

soc8000/9000光纤数字程控电话交换机组网图
主要配置清单

1.1 主机端局,需要知道主机机房这层楼或这幢楼的电话数量,主机端局配置清单

SOC5000/SOC8000/9000数字程控电话交换机主机端局(多少外线+本地多少门分机+远端多少门,以下配置单元板清单)

主控板(MCU) 1块(热备份选配)
主框母板(MOTZ) 1块
内框 1个
电源箱(220AC转48VDC) 1块
二次电源板DC-DC(48VDC)1个
SOC5000/SOC8000/9000终端管理软件 1套
用户/中继电缆线(16/32对)  几条
PC连接线(支持串口及USB) 1条
差分连接线 1条
光用户板或光分控板PDH(光口)1块 (与远端个数有关)
用户板(FXS) (16/32线) 几块 (注:与本端机房楼的数量有关)
环路中继板(FXO)(16/32线) 1块(注:与电信接入数量有关)

1.2, SOC5000/SOC8000/9000数字程控电话交换机远端局(远端配置多少门几套),需要知道远端层楼或远端这栋楼的电话数量?
如几楼或几幢:远端模块局80线 1套
如几楼或几幢:远端模块局48线 1套
如几楼或几幢:远端模块局32线 1套

SOC8000程控交换机分机光纤或2M延伸方案



二、利用光纤局域内网方案(2018年以后无需要单独占用光纤方式)

  第二种是目前最热门最流行的方案,利用光纤局域内网到楼层或每幢,IP数字程控电话交换机主机端局具有RJ45网络IP分机板,光纤网络直接插上。中间通过光纤网络传输(局域内网),每楼层弱电井或每幢楼弱电井布放1台数字程控电话交换机远端SOT600-IAD综合接入网关,容量,4到128线分机不等(视具体情况,单台支持每8或16路为递增,如8,16门,48门,64门,96门,等128门,多台叠加!)。此方案在重庆弱电工程流行的方案,支持IP电话及IP视频电话机。主要配置清单

光纤IPPBX电话方案图:

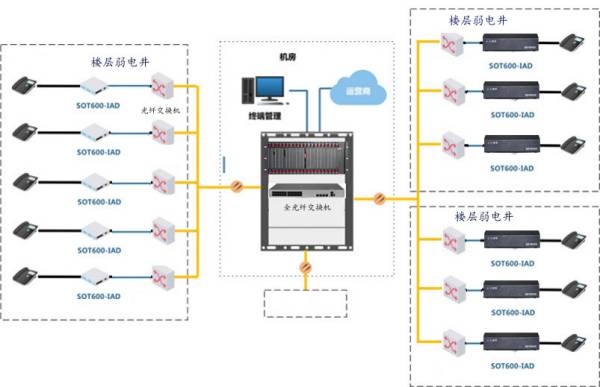

IPPBX程控交换机加IAD网关解决方案

SOC8000IPPBX交换机加语音网关
2.1 SOC8000/9000数字程控电话交换机主机端局(配置多少外线+本地多少门分机+远端多少门)
主控板(MCU) 1块(热备份选配)
主框母板(MOTZ) 1块
内框5U 1个
电源箱(220AC转48VDC SOCP4820) 1块
二次电源板DC-DC(48VDC PWR)1个
SOC5000/SOC8000/9000终端管理软件 1套
用户/中继电缆线(16对)  4条
PC连接线(支持串口及USB) 1条
差分连接线 1条
光纤IP用户板(电口)1块 (与远端个数有关)
用户板(FXS) (16线) 3块 (注:与本端机房楼的数量有关)
环路中继板(FXO)(16线) 1块(注:与电信接入数量有关)

2.2 SOT600-IAD数字程控电话交换机远端局(远端配置多少门几套)

SOT600-IAD综合接入远端模块局80线(1条网线接入输出80分机)1套
SOT600-IAD综合接入远端模块局48线(1条网线接入输出48分机)1套
SOT600-IAD综合接入远端模块局32线(1条网线接入输出32分机)1套


SOC8000IPPBX交换机加语音网关

三、典型用户案例。

重庆秀山武隆生活垃圾焚烧发电项目

中心机房采用1台申瓯SOC8000C-IPPBX数字程控交换机。.配置:32条模拟中继+8路录音+256IP分机许可。配1部X210直拨调度台32键IP电话机。远端模块弱电井采用SOT600-IAD综合接入网关(4台)。

重庆酉阳应急管理局

采用申瓯SOC8000C-IPPBX数字程控交换机。.配置:1条数字中继E1+16条模拟中继+256IP分机许可。配3部亿联T46高端商务IP电话机。此主机接入到12350系统平台。

重庆礼嘉智慧公园湖畔里数字体验中心

由两江建设公司施工的礼嘉智慧公园项目湖畔里数字体验中心电话系统采用申瓯SOC8000C-IPPBX数字程控交换机,装机容量1条数字中继+16路环路中继接入+128路sip注册许可。通过光纤局域内网传输远端弱电井配3台SOT600-IAD综合接入语音网关设备(分别是FXS16路,FXS48路,FXS56路)。

重庆吉力芸峰实业(集团)有限公司

厂区程控交换机主机采用申瓯SOC1000-UC300-IPPBX交换机16外线300门SIP注册许可。利用公司厂内光纤局域内网传输,采购150台申瓯S3型IP电话机安装到各办公室点位。

重庆电网公司ip可视电话

重庆电网公司科源能源公司IP电话采购项目,配电力华为IMS平台使用。采购50台申瓯SOC8250-720P高清IP视频电话机。

某地级市公安SOT600-IAD综合接入

某地级市公安语音电话网改造采用敏迪IPPBX程控交换机,远端设备采用申瓯45台SOT600-IAD综合接入语音网关接入公安专网的敏迪IP平台,作为40多个乡镇派出所及村警务室用办公电话。

重庆迪马茶园新厂区

重庆迪马茶园新厂区安装申瓯SOC1000UC-IPPBX多媒体通信系统,配置4条FXO模拟中继+4条FXS模拟分机+100路SIP分机许可,2台SOC8250网络视频IP电话。

垫江天圣制药集团股份有限公司

位于重庆市朝阳工业园区垫江县桂溪镇石岭村,该厂弱电工程由重庆市通信建设有限公司实施工。其中通信系统采用申瓯SOC8000C-ippbx网络数字程控交换机(16FXO+200个SIP许可),远端模块弱电井各楼层及生产厂区采用8台SOT600-IAD接入网关和20台S3型sip电话机,11台本安型防爆电话机等组成。

新疆兵团警官学校

学校IP电话系统采用申瓯SOC8000C-IPPBX数字程控交换机系统,配置2条数字中继E1+250路SIP分机许可,100台申瓯S3型ip电话机。

华夏航空(重庆)飞行训练中心

华夏航空(重庆)飞行训练中心电话系统主干线采用光纤网络传输!中心机房主机采用申瓯SOC8000C-IPPBX(容量:2条E1+576线许可)。 远端模块弱电井每幢楼弱电机房采用9台64路SOT600IAD综合接入网关。

中铁地铁IP交换机

杭州2号线和杭州地铁4号、杭州3号线、深圳地铁4号、深圳地铁10号、重庆轨道交通5号线等等。车站站点之间通讯系统采购申瓯SOC1000-IPPPBX交换机加SOC-DIP光纤供电交换机解决地铁隧道通讯。该电话系统由采用GSM型移动无线接入手机信号接入到SOC1000-IPPBX电话交换机上, 地铁每个站点采用1台SOC-DIP光纤环网POE以太网交换机(2光8电)和1台POE供电IP电话机共20多套组成。

新疆乌鲁木齐职业教育培训中心

位于达坂城区高昌路学校语音电话系统采用申瓯SOC8000C-IPPBX数字融合通信程控交换机2条数字中继E1+640门ip注册许可,主干线利用光纤网络到远端模块弱电井每幢楼或每层楼采用18台SOT600IAD语音网关(2-64路)、网络电话申瓯S3型共26台。

甘肃东部农村供水电站

甘肃上营东部水厂调度通信采用重庆申欧SOC8000C-IPPBX(16+64SIP许可),远端各水泵站利用光纤网络采用4台SOT600-IAD综合接入网关。实现供水生产调度功能。

巫溪县医院

院内电话改造采用申瓯SOC8000-IPPBX数字程控交换机,安装总容量:上行接入电信48条模拟中继接入,下行输出144门模拟分机FXS输出供机房本楼门诊、污水楼,另外远端模块2幢楼(住院楼、行政感染楼)分别利用光纤网络电话传输,设2台128路SOT600(IAD-1032)综合接入网关。总容量400门(FXS144+2IAD128),

重庆渝丰电线电缆有限公司

厂区位于重庆市江津双福工业园区,采购申瓯SOC8000C-IPPBX交换机装机总容量:上行接入移动IMS数字VOIP中继接入,下行SIP终端注册分机总数量200个。远端模块厂区各车间采用9台SOT600IAD语音网关综合接入。

新疆天盾安防股份有限公司(原乌鲁木齐保安押运公司)

公司厂区安装申瓯SOC8000C-IPPBX程控交换机,总容量:上行接模拟环路中继48条接入,输出208模拟分机加64个IP分机。远端通过光纤网络采用申瓯多台SOT600IAD语音网关接入。

重庆梅香园食品厂矿安装IPPBX程控交换机

食品厂矿电话系统采用申瓯SOC8000C-IPPBX解决厂区内部通信系统。一期配16条模拟中继接入,80个模拟分机输出。二期通过厂区局域内网光纤网络,配加亿联T19型IP网络电话机到各厂区内部通讯。

萨固密(重庆)密封系统有限公司

位于合川厂区采购申瓯SOC8000C-IPPBX程控交换机(硬件加软交换方式),总容量:上行重庆联通一条数字中继PRI信令30B+D接入,下行IP终端注册分机总数量192个。IP电话机采用申瓯多台POE720P视频电话机SOC8250(F600)带POE、上百台亿联T21P-E1IP电话机(带支持POE供电)和远端模块多台SOT600IAD综合接入语音网关。

重庆开物工业有限公司

厂区通信电话系统采购申瓯SOC1000-IPPBX网络电话交换机解决厂区办公电话及异地东莞公司(利用VPN专网)内部通讯电话系统,安装主机总容量:上行接入4条模拟中继接入,下行SIP注册分机总数量60部。采用申瓯S3型IP电话机。

重庆民生物流

厂区光纤网络电话总容量:上行接入重庆移动1条数字中继接入(30B+D/PRI),下行SIP分机许可100个,终端设备采用fanvil XI型SIP电话机。

开江县康复中心医院

医院内部采用申瓯SOC1000-UC8-IPPBX交换机,全部下挂亿联IP话机注册80台。

重庆乐荣电线电器有限公司

乐荣电线厂采用申瓯SOC1000-UC8-IPPBX交换机,由SOT600-IAD综合接入网关+下挂亿联IP话机注册。

重庆万州西南水泥厂区

厂区电话采用申瓯SOC1000-UC8-IPPBX交换机,下挂多台亿联IP话机注册。


四、综合上述2种光纤方案。供重庆弱电集成商选择,如有问题咨询13032312997。
