申瓯融合调度联动系统方案

发布日期:2022-09-16   浏览次数:469

  申瓯融合调度联动系统方案就是申瓯调度系统与各安全瓦斯监测系统平台对接(重庆/沈阳煤科院、常州天地、重庆梅安森、江苏三恒、南京北路、大连仙岛)实现电话联动,为解决煤矿现有通信系统相互独立,关键时刻不能互通和联动, 缺乏统一调度指挥,各生产系统数据不能联动的问题,设计了基于程 控调度的煤矿多网融合通信与应急调度系统,通过统一的软件开发平 台,实现了矿井程控电话网、无线通信网、人员定位网、安全监测网、 应急扩播网统一集成和互联互通,提高了应急救援工作的效率。

   针对煤矿安全监控系统地面多系统融合与联动需求,通过融合系统、业务数据、控制指令比较多种数据交互技术,制定了数据融合与 联动交互协议,确立了基于数据库存储过程的数据交互方式,并在安 全高效的前提下优化交互流程,形成了一套高效、可靠的地面融合与 联动交互方案。
SOC1000-LD20联动系统主机

 一、监测联动系统架构

系统结构设计系统采用分布式结构,主要由申瓯 SOC1000-LD 联动调度平台、voip中继板、程控调度机、调度台等组成。
1.1 系统架构:

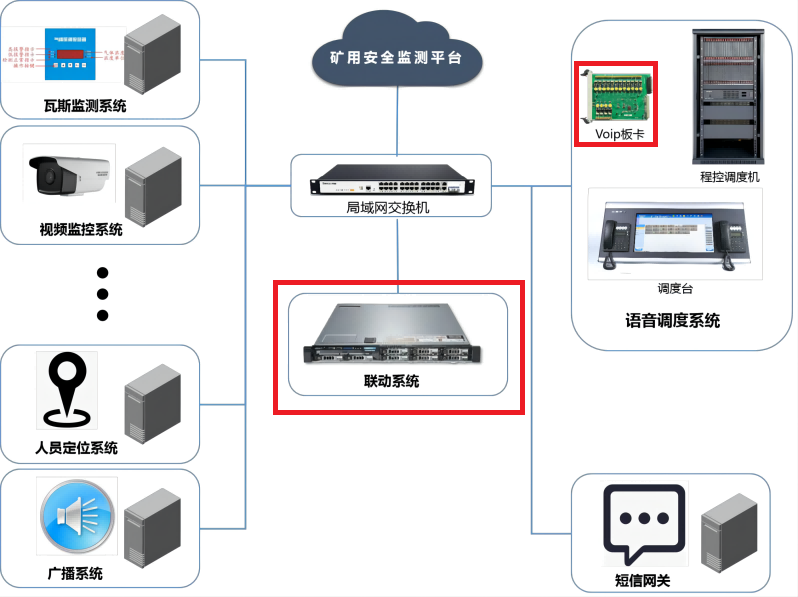

申瓯融合调度联动系统方案图


1.2 系统环境: 申瓯融合调度联动系统需要由稳定硬件基础来支撑,只有硬件运 行稳定的情况下才能使软件正常运行,因此数字化矿井的建设需要一 套稳定的硬件平台。通过矿井工业以太环网的建设,将矿井各环节系 统的设备工作状态信息、生产信息、安全信息实时传递到矿井生产安 全调度指挥中心,为矿井的综合自动化以及调度联动提供一个高速、 安全、可靠的信息传输平台,为领导的指挥和管理提供充分的、实时 的信息依据。
 1.3 技术特点: 申瓯融合调度联动系统是应用现代电子技术和自动化技术对矿 井生产过程实现全面监控以及通信联动的系统,把有线调度、广播调 度、视频调度、无线集群、无线定位系统、生产监测系统等子系统数 据进行集中监控。实现系统间的数据交互共享及数据挖掘,对生产过 程进行辅助和统一调度,使煤矿生产和管理更加科学高效。融合调度联动系统软件平台针对煤矿生产的需求,采用 C/S 与 B/S 结合的混合 架构模式,面向设备层,控制层,管理层的功能应用而设计。
 1.5 拓普说明:
 1.5.1 申瓯融合调度联动系统通过以太网接入矿井内工业冗余以太环网,通过矿用安全监测平台采集数据,下行标准 SIP 协议通讯或 短信网关,发起告警呼叫有线调度系统、广播系统;
1.5.2 联动系统中的多网融合联动模块采用 B/S 架构,通过网页 浏览器即可实现管理配置以及历史联动记录查看;联动系统中的数据 上报模块采用 C/S 架构,通过数据上报服务实时将有线调度等子系统 的信息上报至安全监测平台。

二、监测联动系统功能特点

2.1 系统基于 linux 操作系统,自带防火墙,长期运行高稳定、 低延迟、防病毒;
2.2 完全兼容国内主流厂家安监平台接口:如重庆沈阳煤科院、常州天地、梅安森、三 恒、南京北路、仙岛......;
2.3 支持上报调度分机状态、通话记录、调度权限等信息交汇到 总的系统平台进行统一管理及数据分析;
2.4 支持联动调度通信系统,紧急情况下自动触发呼叫预先设置 的各区域报警电话进行告警语音播报;
2.5 支持联动矿用广播系统,紧急情况下自动触发预先设置的各 区域广播进行告警语音播报;
2.6 系统接口开放,支持多种平台的对接;
2.7 调度通信子系统接入方便,只需遵循标准 SIP 协议即可;
2.8 软件基于 B/S 架构,部署管理方便,无需安装客户端软件;
2.9 全部联动记录有迹可循,方便事后追溯,便捷查询,一目了 然;
2.10可通过后台日志功能查询联动报警的日志。
2.11紧急情况下,调度人员可根据具体情况,将紧急处理 预案语音通过“新语音广播系统”紧急广播,生产场所的广播终端将 反复播放报警声和报警语音,及时通知相关作业人员迅速疏散和撤 离,并对采取的安全措施和应急救援提供必要的信息帮助。这样可以 最大程度上避免安全事故的发生、最大程度上减少安全事故造成的损 失
2.12交接班时,“矿井语音广播系统”可以播放宣传教育、 事时新闻、背景音乐等内容,对增强职工安全意识,娱乐职工文化生 活、实现人文化管理能起到积极的作用。
2.13 解决申瓯调度机以前安装老式程控调度机不能实现融合联动功能,如JSY2000-06M调度机、SOC8000A/B调度机。
