学校校内电话系统解决方案

发布日期:2019-11-06   浏览次数:2724

    申瓯程控交换机在重庆大中院校及中小学校行业一直深受用户好评并具有良好的口碑及70%占有率。至今已使用申瓯交换机达10多年以上的学校用户也太多太多!随通信技术发展光进铜退。 在这里介绍重庆学校行业从传统程控交换机采用大对电缆的电话系统到现在光纤网络IP程控电话交换机解决方案。新一代光纤通信即网络程控交换机好处在于一条光纤包含程控语音程控电话、视频监控、电脑网络、校园管理系统、无线AP统一无线覆盖、广播等有效的各集成,实现综合布线一体化解决方案!以下三种供供重庆系统集成弱电工程商选择参考!


第一种:学校90年代大对数电缆校内电话方案。

   此方案是从90年代到2000年代经典通信电话解决方案,就是从办公楼(机房楼)到学校的教学楼、食堂楼、多功能楼之间采用大对数市话通信电缆HYA。推荐主机:HJK-120S或JSY2000-06M。重庆某学校设计图:


电缆方式电话系统图
  校内电话系统大对通信电缆方式电话系统方案组成

  1、主机房采用传统的申瓯程控电话交换机。
  2、主干线采用采用HYA系列大对数通信电缆传输方式。从10对到2400对。
  3、远端设备:各楼设电缆分线盒(10对-50对)、电话线到各房间方式。

第二种:学校光纤程控交换机解决方式。

  此方案类拟以前程控交换机加电话光端机方式。此电话系统方案好处是程控交换机内置光纤分机板。申瓯单机多支持5块光纤分机(即10个方向地点)。推荐机型:SOC8000或SOC5080(相当于电话机光端机的局端直接在程控交换机上)。

光纤程控交换机方案

 SOC8000光纤程控交换机说明
 1、SOC8000程控交换机主机放中心机房。
 2、远端设备通过光纤到学校另外每幛楼统一地方放一台光纤程控交换机。再通过电话线到各房间。


光纤程控交换机方案

   SOC5080光纤电话系统方案组成

  1、主机房采用申瓯SOC5000-80主机(或SOC5080)1台,VDF配线架及光纤配线架等。
  2、光纤传输:光纤单模(1芯)或多模(2芯)。
  3、远端设备:远端光纤盒,SOC5000-15/30电话光端机(8到128路),VDF配线架,普通电话机。


第三种:学校光纤网络IPPBX程控交换机方式。

   此方案是近几年校内通信电话好的解决方法。推荐机型:SOT600-IPPBX、SOC8000C-IPPBX或SOC1000软交换。利用主机机房到学校各楼之间主干线采用光纤网络传输电话信号,即在机房主机安装IPPBX程控交换机主机,办公楼以外另外每幢楼或每楼层弱电井安装SOT-IAD语音网关或直接SIP电话机或视频电话机(也可以加入到视频会议)。典型应用工业园区、物业、企业厂矿、医院、学校、景区、度假村等等。有效降低电话系统的部署成本和维护成本。

SOC8000IPPBX交换机加语音网关
  SOC8000-IPPBX交换机加SOT600IAD语音网关校内光纤电话方案组成

  1、主机房采用申瓯SOC1000IPPBX、SOT600-IPPBX、SOC8000C-IPPBX,全光口网络交换机(汇接各楼的光纤),光纤盒,或单独只传电话用光纤收发器SOC-FO3集中式。
  2、光纤线: 点对点或光纤环网、星网状。
  3、远端设备:光纤网络交换机(2光口8到24个电口或按需要带不带POE功能)、SOT600IAD综合接入网关(单台输出1路到128路电话),或不要网关直接SIP电话机或SIP视频电话机。

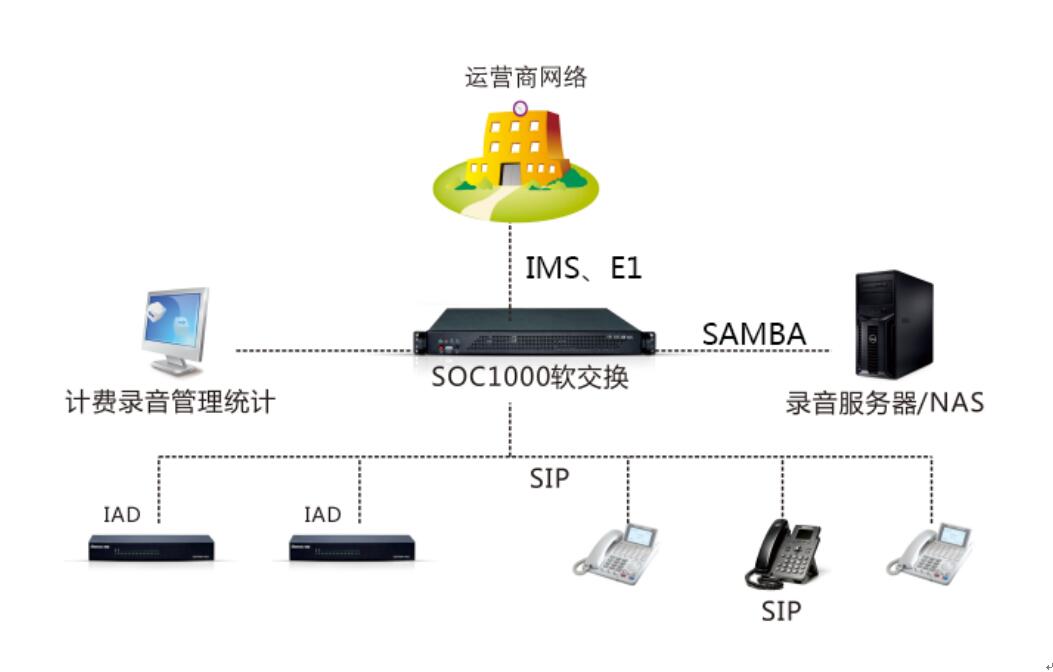

  SOC1000软交换光纤网络sip电话方案图


申瓯SOC1000软交换调度系统方案图


SOC1000软交换系统组网图2
  SOC1000软交换加POE交换机加IP电话集中供电



学校光纤网络ippb电话方案图


  1、主机房采用申瓯SOC1000软交换系统,上行输入接入电信模拟中继或30B+D数字中继线。下行输出一条网线插到局域内网的核心交换机上。许可数从50到10000线许可
  2、传输方式: 光纤网络局域内网。可以点对点或光纤环网、星网状。
  3、远端设备:每个科室或办公桌面上安装1台SIP电话机或SIP视频电话机。也可以每楼层布放一台SOC-DIP光纤POE网络交换机对SIP电话机集中供电。
  注:由于学校行业需要传统接模拟电话机。每楼层布放一台SOT600-IAD网关(2-128路)


典型案例:上百套重庆市级及区县级大中小学校,还有更多的重庆乡镇村中小学校等等!!!
