全光纤网络设备OLT/ONU组成

发布日期:2021-04-30   浏览次数:1558

     近几年全光网的应用越来越广,已经逐步融入到酒店、办公楼、学校、厂矿企业、园区等等各个项目当中,基本大型的项目组网都会考虑到使用全光网络(电话,网络,IPTV等融合)。仍然有不少弱电商对全光网络比较陌生,本介绍下全光网络(电话部份推荐申瓯SOC1000-IPPBX或SOC8000C-IPPBX)。

光纤OLT/ONU组网设备

一、弱电工程什么是POL全光网络

POL(Passive Optical LAN),无源光局域网,基于PON技术的新型局域网组网方式,优化了局域网的基础布线和网络结构,网络结构更加扁平和简洁。继承了PON网络大带宽、高可靠性、扁平化、易部署、易管理等优点。

POL全光网络传输和交换过程全部通过光纤实现,信号只是在进出网络时才进行电光和光电转换,而在网络中传输和交换的过程信号始终以光的形式存在,因此能大大提高网速。

* POL网络统一承载宽带、语音、视 频、WiFi、CATV、办公等业务。

* POL方案广泛应用于酒店、校园、 企业园区、企业办公楼,电力、交 通等场景。

* 面对大量业务通信,传统的线缆传输必然受限,需要更高的带宽,POL基于PON网络的全光局域网可以解决:
更远的覆盖距离;
更多的业务种类;
更高的用户带宽;
更精简的网络结构。

  简单说网络在传输和交换的过程信号始终以光纤的形式存在,网速大大提升,因此简化了网络结构,多种业务一网承载多种业务,网络进行大的“瘦身。

二、弱电工程全光网络与传统网络的区别

用光纤代替铜线不但优化传输距离,同时也大大提到了带宽,

一、网络结构

1、POL全光网络:

带宽保障:单PON口2.5G带宽;高峰时段,出口带宽有效利用率>92%
层级清晰:架构扁平化,覆盖面积&用户数量不影响二级结构
维护简单:OND网络免维护;OLT直接管理ONU
平滑升级:带宽按需扩容;动态调整,1G→10G,无需改动全光网络

2、传统网络堆叠:

带宽浪费:单端口1G带宽;高峰时段,出口带宽有效利用率<60%。
层级混乱:层级随着规模的扩张而增加,庞杂而混乱,维护复杂,上层设备无法管理下层设备,人工管理困难。
升级困难:新增人员,带宽递减;升级带宽网络需要重新布放。

二、弱电工程光纤布线优势

1、光纤:

1)、光纤寿命30年,玻璃芯/塑料芯,耐腐蚀。
2)、超长传输距离,能解决很多布线的困难。

2、铜线

1)、铜线布线占用大量的管线资源
2)、一般在10年左右容易老化,需要重新部署。
3)、传输距离限制100米。

三、弱电工程全光网建设及部分组成有哪些?

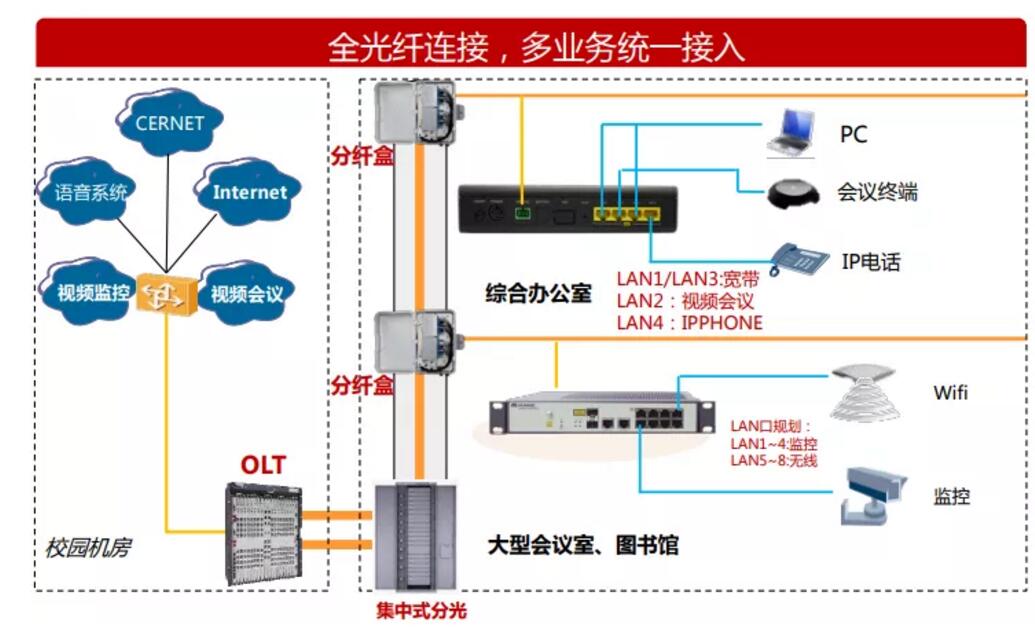

全光网络结构图:

这一条完整全光网络组成部分,由OLT、ODN、ONU、路由器、终端等,每一个设备都有其重要的作用,其中比较关键三类设备,OLT、ODN、ONU,我们来看下他们作用。

OLT:
光线路终端,用于连接干线的终端设备。OLT是光接入网的核心部件,相当于传统通信网中的交换机或路由器,也是一个多业务提供平台。一般放置在局端,提供面向用户的无源光纤网络的光纤接口。

它主要实现的功能是:上联上层网络,完成PON网络的上行接入。通过ODN网络(由光纤和无源分光器组成)下连用户端设备ONU。实现对用户端设备ONU的控制、管理和测距等功能。

以下全光纤网络选用相应的设备介绍:

一、OLT设备:
光线路终端,用于连接干线的终端设备。OLT是光接入网的核心部件,相当于传统通信网中的交换机或路由器,也是一个多业务提供平台。一般放置在局端,提供面向用户的无源光纤网络的光纤接口。

光纤PON/OLT设备

它主要实现的功能是:上联上层网络,完成PON网络的上行接入。通过ODN网络(由光纤和无源分光器组成)下连用户端设备ONU。实现对用户端设备ONU的控制、管理和测距等功能。

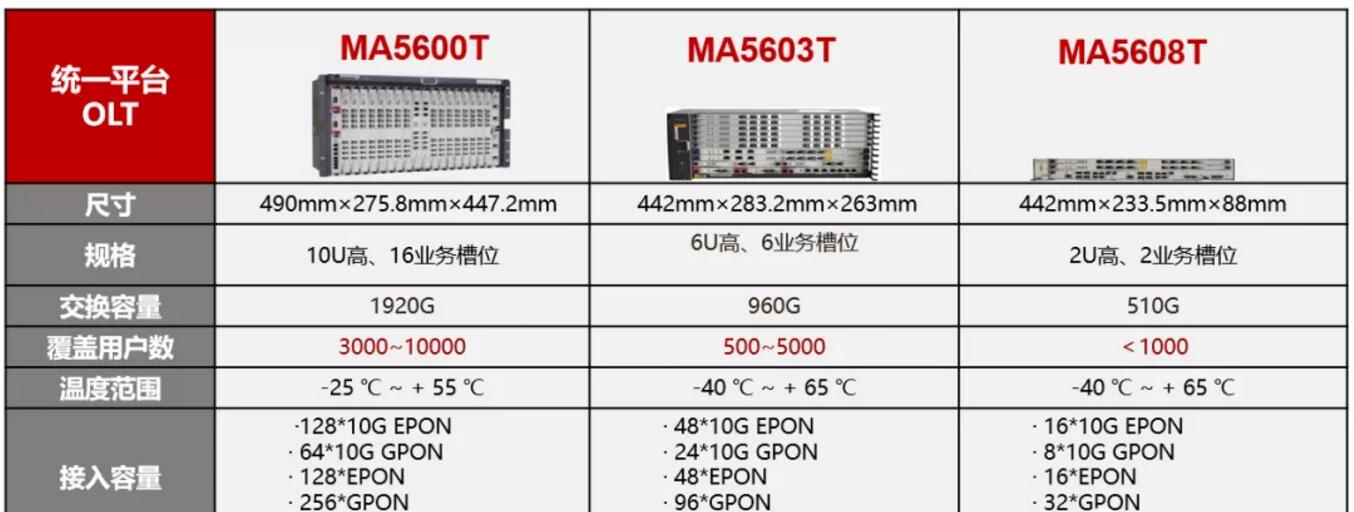

我们可以看到,华为的OLT设备,参数非常清楚,根据覆盖用选用相应的设备。


二、ODN光分配

光分配网络:基于PON设备的光缆网络, 在OLT和ONU间提供光传输通道,一般我们是使用分路器,分光器由入射和出射狭缝、反射镜和色散元件组成,其作用是将所需要的共振吸收线分离出来。分光器是组建PON网络的一个组件,是一个连接OLT和ONU的无源设备,它的功能是分发下行数据,并集中上行数据。分光器带有一个上行光接口,若干下行光接口。常用分光器的分路比有1:2、1:4、1:8、1:16、1:32、1:64几种。

三、ONU设备介绍

ONU光网络单元,ONU分为有源光网络单元和无源光网络单元。一般把装有包括光接收机、上行光发射机、多个桥接放大器网络监控的设备叫做光节点。PON使用单光纤连接到OLT,然后OLT连接到ONU。ONU提供数据、IPTV,语音等业务,在不影响通信效率和通信质量的条件下承载尽量多的终端用户,提高网络利用率,降低用户成本。
光纤ONU设备

光纤OLT/ONU组网案例
语音电话系统采用申瓯SOC1000或SOC8000C-IPPBX程控交换机接入到OLT设备中

申瓯IPPBX交换机光纤PON/OLT接入组网方式与案例
