SOC8000系列SFP_SCU传输分控板
数字程控交换机 浏览次数:15832产品描述
-
功能特点
1、单组光纤支持256线语音,点对点传输,实时性强,连接方便。
2、光纤传输距离5KM-100KM,能克服铜缆传输距离短(3KM-5KM)的缺点,并能减少信号在线路上的损耗,同时降低传输成本。
3、板卡式设计,轻松将现有设备的集中放置升级为分布式布局。
4、无需修改任何设置,完全适应原有配置,即换即用。
5、支持现有SOC8000 系列PBX所有用户功能(专用化机板,反极用户板同样适用),弥补原有光纤复用设备功能单一的缺点。
单光传输分控板组网
多光传输分控板组网
-
应用方案
一套光纤传输分控板分为2种板卡,成对使用。2种板卡分别为SFP_FXS_PBX以及SFP_SCU_PBX。其中,局端SFP_FXS_PBX可以插在SOC8000系列PBX主框上的任意用户槽位(供电),并将其与对应的差分线连接(获取数据)。远端SFP_SCU_PBX替代原有的分控板。单机配置光纤传输分控板最大数量:SOC8000系列可以配5对,SOC9000系列可以配7对。传输距离由光模块决定,由用户根据实际需求自行选配。

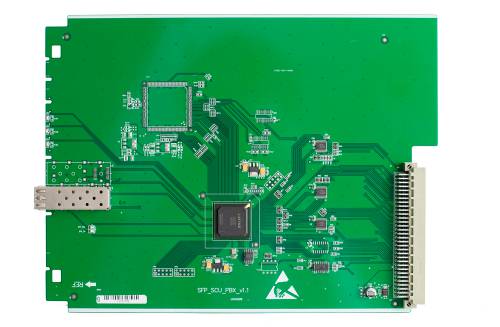

SFP_SCU_PBX光传输分控板
SFP_FXS_PBX光传输分控板
-
产品拓扑图
